Leica iCB70 Manuel Total Station

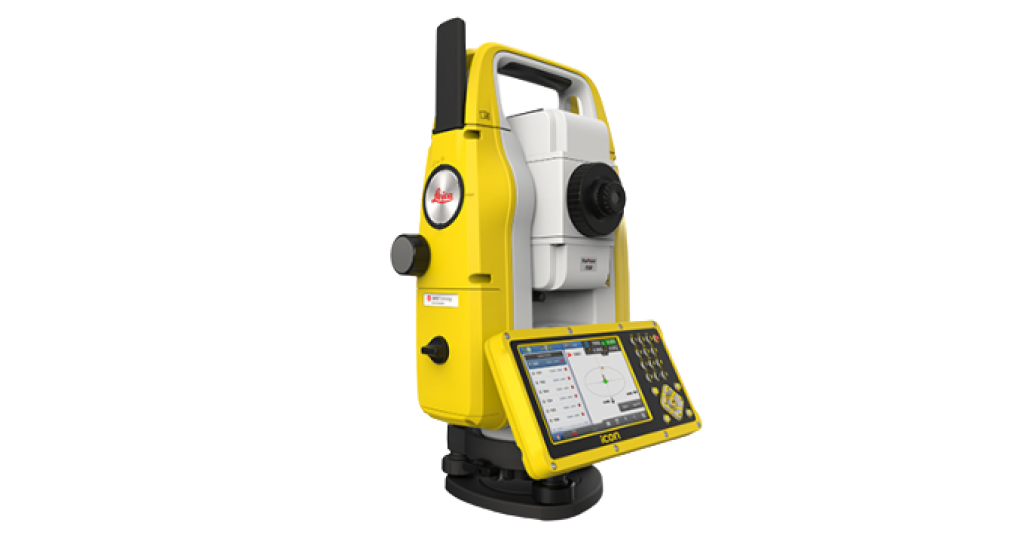

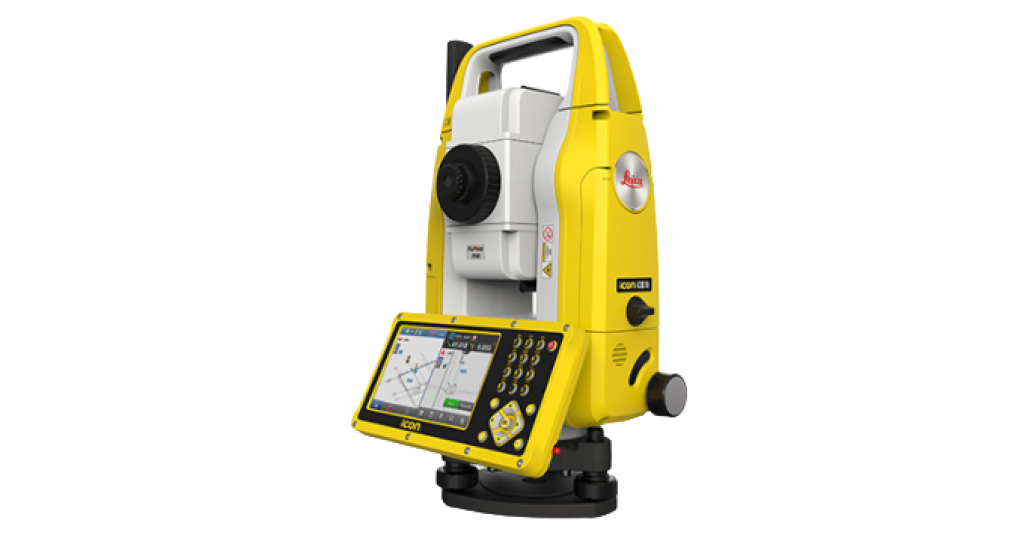

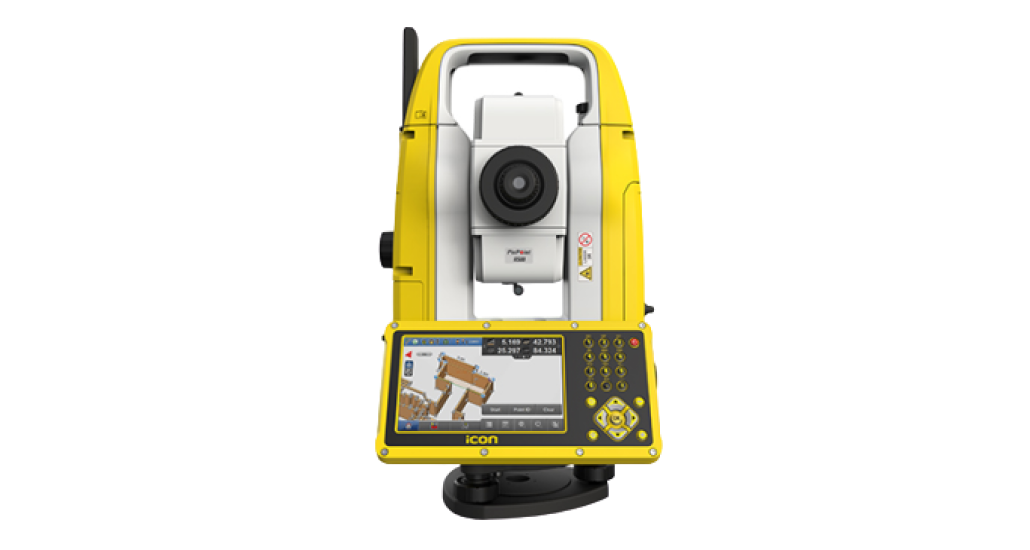

Leica iCON iCB70 Total Station
Leica iCON iCB70 total station, prizma ve lazerli ölçümlerle projenizi daha hızlı düzenlemenizi sağlar. Opsiyonel 4g modem ile mobil veri özelliğine sahip iCB70, ofis ve cihaz arasında ölçüm verilerini doğrudan aktarmanıza izin vererek, projenizin ilerlemesini ve planlarını sürekli güncel tutarak tasarımda herhangi bir değişikliği kaçırmamanızı sağlar.
En zor inşaat ve ölçüm işlerinize uyarlanmış kullanıcı dostu yazılım platformu iCON yazılımı ile donatılmış Leica iCON iCB70 total station ile ölçümler daha hassas ve sezgisel
Leica iCON yazılımı ile 3B ölçüm dünyasında yerinizi alın,
Tamamen işlenmiş modelleri IFC formatında içeren dijital tasarım verileriyle çalışın
İCON iCB70’in özellikleri:
- ‘build plus’ iCON yazılımı ( çizim, aplikasyon, baz hattı, alım, hacim, kazı dolgu, eğim )
- 1 “, 2 ” ve 5 ” açısal doğruluk
- Bluetooth ve WLAN
- İsteğe bağlı olarak mobil veri (GSM / GPRS / UMTS / LTE)
- IP66 su ve toz geçirmezlik
- Bim 360 layout ( opsiyonel. ) uygulamalarına entegre total station
- Hacim hesaplarını doğrudan ekranda görebilirsiniz
- 5 inc renkli dokunmatik geniş ekran ve full alfanumerik klavye
- Sınıfının en iyisi FineFocus teleskobu
Dijitalleşin
Geleneksel ölçüm yöntemlerinden modern dijital veri tekniklerine geçiş yapın.
Mobil veri aktarımı ( opsiyonel )
İCB70, doğrudan cihaz ve ofis arasında mobil veri aktarımı sağlamak için entegre bir 4G modeme sahiptir. Bu, saha ekibinin en son tasarım verileriyle çalışmasını ve daha sonraki işlemler için hızlı ofise gönderilmesini sağlar.
Kullanım kolaylığı
Leica iCON total stationın öğrenilmesi kolaydır. Minimum eğitim ile işgücü daha verimlidir. Dijital iş akışlarından faydalanarak projelerin zamanında ve bütçe altında tamamlanmasına yardımcı olur.
Teknik Özellikler
| AÇISAL ÖLÇME | ||
| Hassasiyet | Mutlak, sürekli, | 1’’ (0.3 mgon), 2’’ (0.6 mgon),5’’ (1.5 mgon) |
| Ekran çözünürlüğü: | 0.1 ” (0.1 mgon) | |
| 4’lü eksen kompansatörü | ||
| Kompansatör ayar doğruluğu | 0,5 inç / 1,5 inç | |
| Kompansatör aralığı: | +/- 4’ (+/- 0.07 gon) | |
| Elektronik seviye çözünürlüğü: | 2” | |
| Dairesel seviye hassasiyeti: | 6` / 2 mm | |
| MESAFE ÖLÇÜMÜ | ||
| Aralık | Prizma (GPR1, GPH1) | 1.5m ile 3500m |
| Kağıt Reflektör 6cm*6cm | 250m | |
| Lazerli / Herhangi bir yüzey | 500m | |
| Doğruluk / Ölçüm Zamanı |
Tek Prizma Herhangi bir yüzey Sürekli |
1mm + 1.5ppm /genelde 2.4s 2mm + 2ppm /genelde 3s 3 mm + 1.5 ppm / genelde 0,15s |
| Lazer nokta boyutu | 30m içinde 50m içinde 100m içinde |
7mm x 10mm 8mm x 20mm 16mm x 25mm |
| Teleskop | Büyütme | 30x |
| Çözme gücü | 3” | |
| Odaklama aralığı: | 1.55 m / 5.08 ft ile sonsuz | |
| GENEL | ||
| Ekran ve klavye | 5 “(inç), WVGA,renkli dokunmatik, 22 tuş, Aydınlatma |
|
| 2. Ekran | Opsiyonel | |
| Tuş aydınlatması | Var | |
| Çalışma | Yatay ve Düşey Hareket | Sonsuz Hareket |
| Tetik Tuşu | 2 kullanıcı tanımlı | |
| Güç yönetimi | Değiştirilebilir Lithium-Ion batarya | GEB334 ile yaklaşık 9 saat GEB364 ile yaklaşık 18 saat |
| GKL341 ile Şarj süresi | GEB334 3 saat / GEB364 3,5 saat | |
| GKL311 ile Şarj süresi | GEB334 3,5 saat / GEB364 6,5 saat | |
| Harici Güç | Nominal gerilim 13,0 V DC ve 16 W maks | |
| Veri depolama | Dahili bellek Hafıza kartı USB Bellek |
2 GB 1 GB 1 GB |
| Arayüz | RS232, USB, Bluetooth®, WLAN | RS232, USB, Bluetooth®,WLAN |
| Mobil veri paylaşımı | Opsiyonel | |
| Lazer şakül | Hassasiyet Çapı |
1,5m cihaz yüksekliğinde 1,5mm 1,5m cihaz yüksekliğinde 2,5mm |
| Yazılım | iCON build field software | Alım, Aplikasyon, Baz hattı, Hacim Kazı/Dolgu, Eğim |
| Opsiyonel Yazılım seçenekleri | Autodesk BIM360, Leica ConX, Layout Objects, Saklı Nokta, Eğik Düzlem, 2.Yüz,Yol, Matkap Şekli, MC Calibration |
|
| Ağırlık | 4,5kg | |
| Çalışma Sıcaklığı | –20 ° C ile +50 ° C IP66 / 95%, yoğuşmasız |
|
| Askeri Standardı | 810G |
